各种电机测试都可能涉及到测量转速的问题。对于交流异步电动机,应测量或计算转差率。而滑差测量在大多数情况下与测速有关。一般直接用转速表测量电机转速,对于交流异步电机,也可以通过测量工频和转差率来获得。
测量数据是结果,原则上理解分析是深度解读。今天沈女士就交流异步电动机的转速和转差率的关系和大家做一个简单的交流。
交流异步电机转速和转差率
转差率
交流异步电动机的转差率s(%)是这类电动机极其重要的性能参数。它是转子速度n(r/min)与定子旋转磁场速度之差的百分比,即同步速度ns(r/min),由公式(1)计算。
测量转速间接计算法
(1)由电机的极数p和电源的频率f(Hz)计算定子旋转磁场的同步转速ns(r/min),按公式(2)计算。电源的频率是可以额定的,如果要精确计算,就要用频率计测量。(2)用转速表测量电机的转速n(r/min)。(3)通过公式(1)计算被测电机的滑差s。
闪光测速法

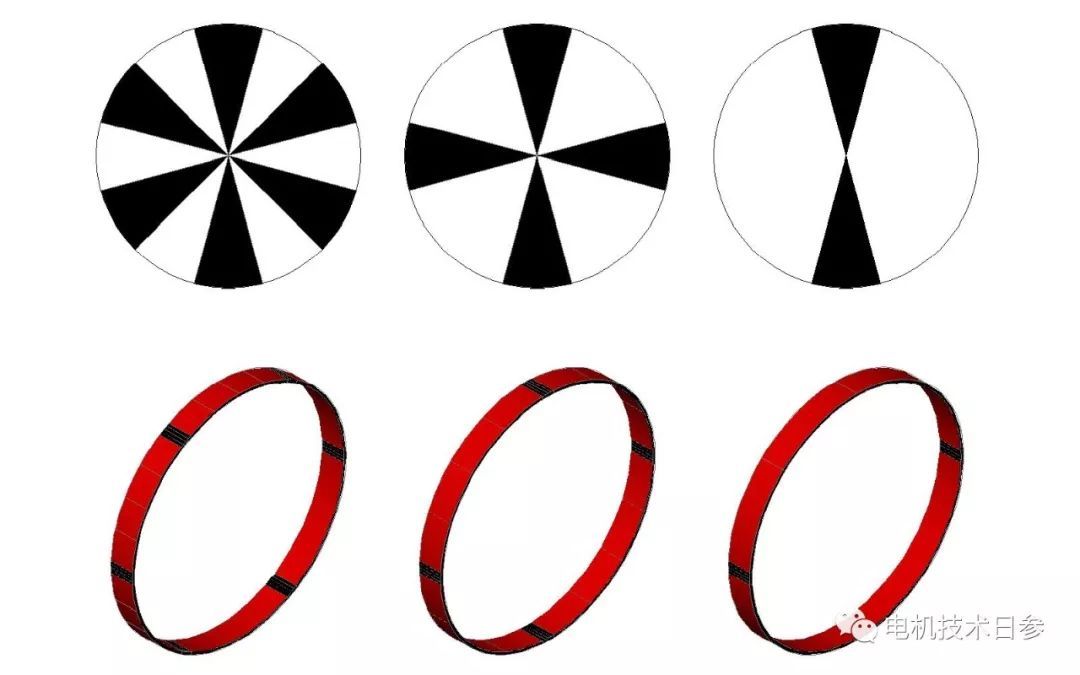

(1)安装在被测电机轴伸端的皮带轮端面或联轴器侧面应涂有黑白扇形面或十字槽,扇形段数与电机极数相同,如下图所示。
(2)使用与被测电机电源相同的荧光灯照亮涂漆部分。此时,如果电机通电,皮带轮端面或联轴器侧面的白线将缓慢旋转。
(3)设定电机负载后,用秒表记录白色轨道旋转n圈所需的时间。
(4)通过公式(3)计算被测电机的滑差s(%)。
线圈感应法
(1)在电机底座旁放置一个铁芯2000匝以上的多匝线圈,线圈两端连接一个中心位置为零的磁电式毫伏表或电流表。(2)电机通电时,连接的仪表指针会围绕中心位置在一定周期内来回摆动。用秒表记录手表指针摆动n次所需的时间。摆动一次的概念是指针从中心位置(0刻度位置)向一侧摆动到最大,然后回到中心位置;然后向另一侧摆动到最大,然后回到中间位置。(3)通过公式(4)计算被测电机的转差率。

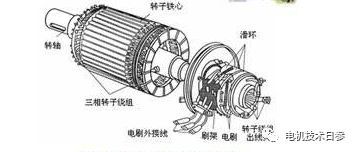

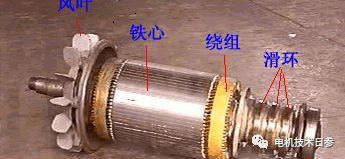

绕线转子电机转差率的仪表测量计算法
这种方法只能用于无刷绕线转子电机,在加载过程中可以通过转子的外导体引出。有两种测试方法。
(1)在电机转子的两相电刷之间连接一个中心位置为零的磁电指针毫伏表(此时转子的三相绕组已被外部短路开关短路)。电机带负荷运转时,仪表指针会围绕中心位置在一定周期内来回摆动。用秒表记录仪器指针摆动n次的时间t(s)。使用公式(4)计算被测电机的滑差s(%)。
特别提示:在电机起动过程中,转子绕组产生的电压将很高,仪表不可接入,可通过开关调节;另外,若仪表指针摆动幅度太大,可串接一个分压电阻。
(2)用指针式钳形电流表测量转子的第一相电流。由于转子电流的频率很低,电流表的指针会在某个位置来回摆动。用秒表记录手表指针摆动n次所需的时间。使用公式(4)计算被测电机的滑差s(%)。
转速的间接测量方法
交流异步电动机的转速可以用上述转速表直接测量。在没有转速表的情况下,可以使用上述滑差测量方法获得。在获得滑差s的值之后,通过使用公式(1)的转换公式来计算电机转子的转速n(r/min)。
以上非官方内容仅代表个人观点。
