转子动平衡机原理(电机转子平衡块)

转子动平衡是电机制造过程中极其重要的工序，直接关系到电机的噪声、振动指标性能是否达标。由于电机在电气设计上的缺陷，噪声和振动也会超标，与机械不平衡问题交织在一起，导致电机的噪声和振动问题极其复杂。今天，女士参与大家讨论的话题是电机转子本身的不平衡，也就是说，除了电磁因素,之外，它致力于探索机械方面产生噪音和振动问题的根本原因。

电机转子本身就是典型的回转体.在制造过程中，加工误差或人工操作的不确定性造成了质量分布不均(即http://www . Sina.com/)，导致不平衡。不平衡力不校正，不仅会损坏支承轴承和电机，还会使机器基础开裂，结构件焊缝开裂。

通过称重或减重的方式来降低甚至消除这种不平衡因素，称为转子平衡。当不平衡质量力矩存在于质心的径向平面内且不存在偶矩时，通过质心的径向平面直接增减重量，称为静平衡修正。如果转子的质心恰好在轴上，而质心两侧的轴截面上的转子的质心不在轴上，那么在旋转时，两个离心力大小相等，方向相反，形成力偶，这个力偶力矩使两端轴承产生周期性的动态反作用力， 所以需要在质心两端的两个平面上增加或减少重量，这就是所谓的动静平衡修正。 通常电机转子转动时，离心力是合力和力偶，所以常说转子动平衡实际上应该是动静混合不平衡的修正运算。

转子动平衡校准方法不平衡引起的离心力取决于转子的速度和重量。为了得到不平衡质量与振幅的对应关系，可以利用试重改变振动振幅，就可以知道单位不平衡重量引起的振幅变化。

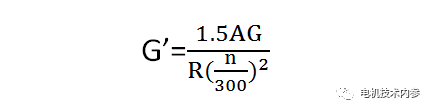

假设A为原始振幅(微米)，G为转子重量(kg)，R为平衡半径(mm)，转速为n(r/min)，则试重按下式估算：

加权位置主要依靠经验积累，确定试重方向。不平衡重量一般在振动测量点前15-45度。

00-1010平衡精度又称平衡质量，是衡量转子平衡程度的指标，其单位为mm/s，若平衡后转子的不平衡率(单位为g.mm/kg)或偏心率(单位为微米)为E，则平衡精度G(单位为：mm/s)为：

偏心

其中为转子的角速度(rad/s)，与转速N的关系为=2n/60。

如果平衡半径为r(单位mm)，则允许剩余不平衡质量m(单位g)的计算公式推导如下：

G = e/1000

2m2R=W2e

其中w是转子的总质量(单位千克)

如果有平衡精度为G6.3的电机转子，转子转速n=800r/min，转子质量为0.142kg，转子直径为17mm，则：

R=17/2=8.5(毫米)

e=1000G克/=30000克/n=75.2(微米)

允许不平衡m=We/2R=0.63(g)

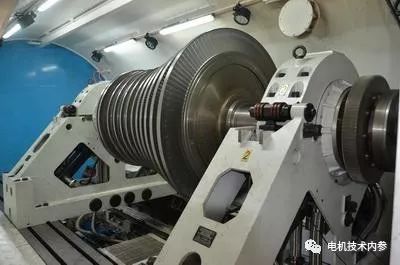

目前，各种电机制造商使用不同规格和型号的动平衡设备。根据测量原理，有硬支撑动平衡机和软支撑动平衡机。根据类型，有卧式和立式动平衡机；根据应用，有通用的和专用的动平衡机。

在实际的平衡过程中，我们可以发现，有些转子在动平衡过程中没有发现问题，或者已经通过动平衡确定平衡的转子，在实际运行中会有转子自身问题引起的振动或噪音，尤其是对于m=We/2R问题。此外，挠型转子的情况也会导致平衡效果与实际操作效果不一致。它是建立在对过去许多类似问题的分析和解决的基础上，以不断的经验acc
