利用曲线状态人工判别测试结果的方法

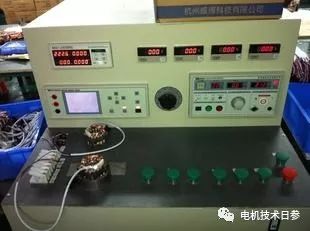

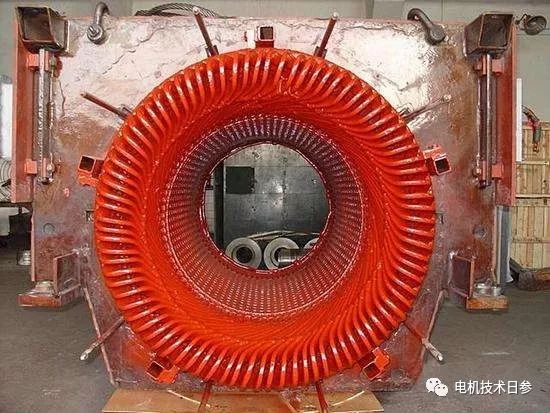

标准电机厂家会对绕组进行匝间测试，但在测试过程中往往会遇到难以直接判断疑似匝间的情况。当采用双绕组对比法测试时，如果两个绕组都正常，两条曲线将完全重合，即在匝间计的屏幕上只看到一条衰减的正弦波曲线。如果两条曲线不完全重合，可能是被测两个绕组匝间短路故障或磁路参数不同，也可能是仪表和接线故障。沈女士今天将整理几个典型案例与大家分享。

几种典型情况分析

由于不同的规格或不同厂家的匝间仪表，对绕组同一故障的响应会有所不同。另外，对于三相绕组，不同的接线方式会有不同的反应，因此很难给出一个通用的判据。测试人员应该通过实验不断总结经验，提出自己有效的标准。

两条曲线都很平稳，但有小量差异

(1)与总匝数相比，少数匝已经完全短路;

(2)如果被测电机的所有规格都存在这种现象，很可能是磁路不均匀造成的，如槽距不均匀、定转子气隙不均匀(对于整机而言)、铁芯各方向导磁率不一致等。然后在拆下转子后进行测试。如果曲线变得正常，说明不是定子绕组。

(3)对于匝数较多的绕组，也有可能一相绕组的匝数略大于或小于正常值;

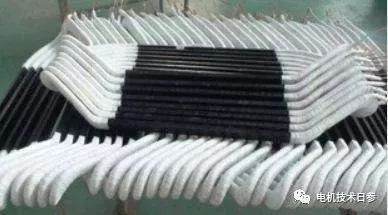

(4)多股并绕的线圈，连接时部分股未连接或节点接触电阻大。此时，两个绕组的DC电阻将不同。

(5)由于线材、绕组线圈、端部整形等操作过程的波动，三相绕组电阻或电抗差异较小;

(6)由两个晶闸管组成的匝间表，长期使用后，由于两个晶闸管或相关电路元件的参数(如电容、电容的漏电流值等)的变化，会有不同的输出电压。)，这将导致两条放电曲线之间的微小差异。此时，每个测试(如三相电机测试)将具有相同的响应，但需要注意的是，对于容量更大的电机，响应会更大。

(7)仪器调节不当，导致无电压时两条曲线不重合。

两条曲线都很平稳，但差异较大

(1)如果两个绕组的匝数相差很大，或者其中一个绕组内部相距很远(理论上很远，但实际空间距离为零)，则两个或几个边已经完全短路，两个绕组的DC电阻也会不同;

(2)两个绕组匝数相同，但在一个绕组中存在单个线圈端到端反向连接的现象。此时，两个绕组的DC电阻将完全相同或大致相同。

一条曲线平稳并正常，另一条曲线出现杂乱尖波

(1)曲线中有杂乱尖波的绕组有匝间短路，看似接通，实则未接通。在高压作用下，短路点产生电火花。如果发生在绕组末端，可能会看到蓝色火花，听到“啪嗒”的放电声。

(2)仪表接线松动或错误连接。

两条曲线都出现杂乱的尖波

(1)两组被测绕组均存在匝间短路故障;

(2)铁芯接地时，接地点松动、假。

以上非官方内容仅代表个人观点。
