圆跳动怎么测(说明圆跳动是如何检测-)

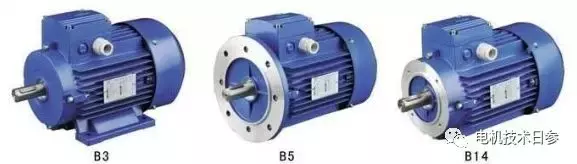

整机的圆跳动包括三个内容：(1)电机轴伸向电机轴或旋转轴的圆跳动;(2)绕线转子电机集电环表面对电机轴或旋转轴的圆跳动;(3)检查法兰端盖及其法兰配合面的径向圆跳动是否符合要求。对于带法兰端盖的电机，检查法兰端盖表面和轴向圆跳动。女士今天可以简单介绍一下内容。

轴伸和滑环径向圆跳动的检测

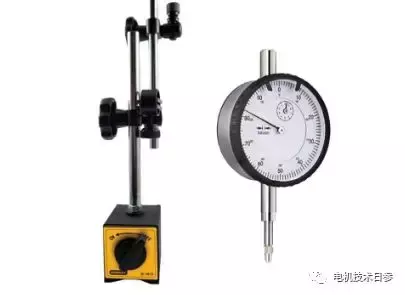

您可以使用带磁性座的杠杆千分表或带杠杆千分表的高度尺。从实际测试经验来看，带磁座的杠杆千分表更方便。本文以带磁座的杠杆千分表为例，简要说明其测量方法。

将百分表的磁座吸附在靠近被测点的铁质平台或电机端盖上，在吸附过程中保证其牢固性，防止因吸附不可靠而损坏量具。

调整千分表支柱，使千分表的测量头接触测量点。对于轴延伸和滑环，测量点应位于其轴向长度或宽度的中点。

千分表加上一定的顶压后，拧紧各折叠点的螺丝，将千分表调至零(即千分表环0与指针对准)。

缓慢转动电机轴一周(轴伸检测应避开键槽，以免损坏表头)，记录仪表指针的最大摆动范围。上述摆动范围值是被测轴伸或滑环的径向圆跳动值。例如，如果指针在0.01毫米和-0.02毫米之间摆动，摆动范围为0.03毫米，即径向圆跳动值为0.03毫米。

测量法兰端盖槽口到轴线的径向和轴向跳动

测量 电机的放置。,时，千分表的支架可以通过其磁性表座固定在轴延伸部分上。但有一个问题需要注意，即由于所用轴承的径向游隙，如果测量时被测电机水平放置，其轴线会因转子在其重力作用下下沉而偏离中心位置(理论偏差值为所用轴承径向游隙的一半)，造成测量值的方法误差，会给最终结果的判断带来一定的困难，甚至导致误判。一般认为被测电机法兰端盖应朝上，使电机轴线垂直于地面。

将 测量方法。1级精度的千分表安装在磁规框架上。磁力计底座吸附在轴伸上(确保吸附牢固)。

(1)法兰端盖挡块测量电机轴径向圆跳动的方法。将千分表的探头靠在法兰端盖挡块的侧面，调整好千分表的位置和测量力后，将千分表固定在一个位置，调整好盖，使其指针指向零位。用手慢慢旋转旋转轴一圈，记录千分表显示的最大值和最小值。两个值之间的差值(即拨针的摆动范围)是法兰端盖挡块相对于电机轴的径向圆跳动值。

(2)用法兰端盖槽口测量电机轴端面圆跳动的方法。测量电机轴端面法兰端盖止挡圆跳动的方法与测量径向的方法基本相同，只是千分表的探头要放在止挡端面上。
