电容配单相电机口诀(单相电动机怎么配置启动电容)

小功率三相电动机接入单相电源时修正电容器的容量估算公式。

工作电容的单位为(F)，三相电机的额定容量为(kW)。

三相电机改为单相，接电容电容。

星形千瓦乘以60，角形千瓦乘以10平方。

描述：

在工农业生产和科学实验中，自制的机械设备或仪器经常使用小功率(1.5kW以下)的三相异步电动机作为动力。但是，三相电源并不一定要铺设在使用场所。在这种情况下，出现了将低功率三相异步电动机与单相电源连接的问题。三相电机与单相电源的连接有几种方法。实践表明，比较有效和简单的方法是在定子绕组中串联电容，利用电容的“移相”效应启动电机，使其正常运行。

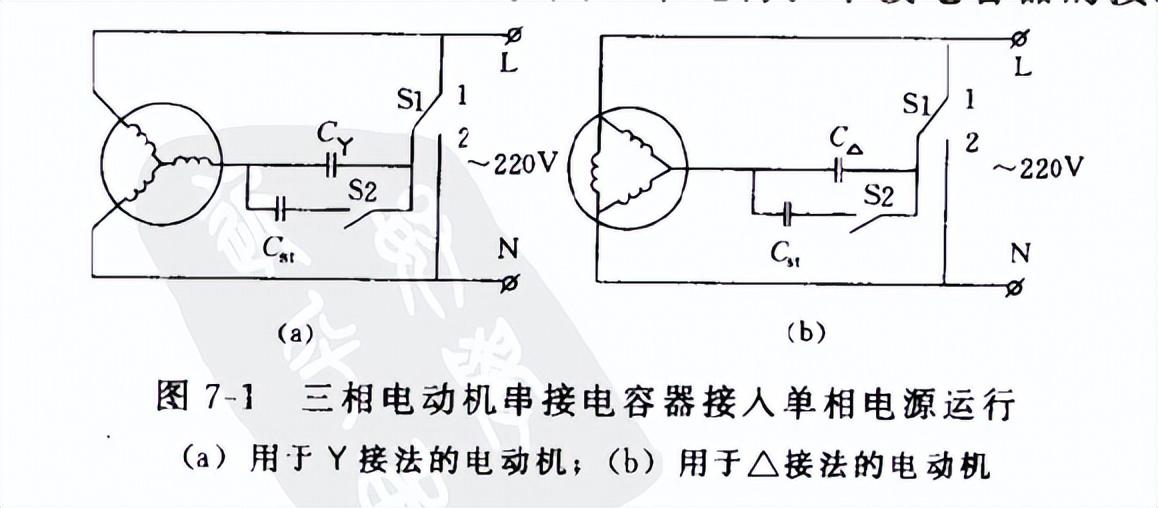

串联电容的连接方法如下图所示。LN是单相电源的两端，S1是换向开关，S2是起动开关。当三相电机接入单相电源运行时，要把S1转到一端，比如一端，然后关闭S2，电机启动，转速增加。在起动过程中，串联在绕组上的电容器的电容量较大，可以保证电机有足够的起动转矩。当电机达到额定转速时，断开S2，起动过程结束。如果电机空载启动，使用工作电容就足够了，不需要并联安装启动电容Cst。

注意：单相电源电压为220V。当估算的电容值不等于电容器的标称容量时，应选择接近并大于估算值的标称容量。所选电容器的耐压应大于15x220=330(V)。小型三相异步电动机接入单相电源运行时，空载不启动时，必须并联一个启动电容Cst。计算启动电容器容量的公式如下：

启动电容器容量和星形三角形都是相同的，

电容器容量，乘以2.5到3。

启动电容器的耐受电压也应大于330V。
