电机正转十秒，再反转十秒，再正转十秒。要设计这样的电路，可以先找一个相似的电路图，在相似电路的基础上进行组合修改。

因为有电机正转和反转，所以类似的电路自然是电机正转和反转电路。

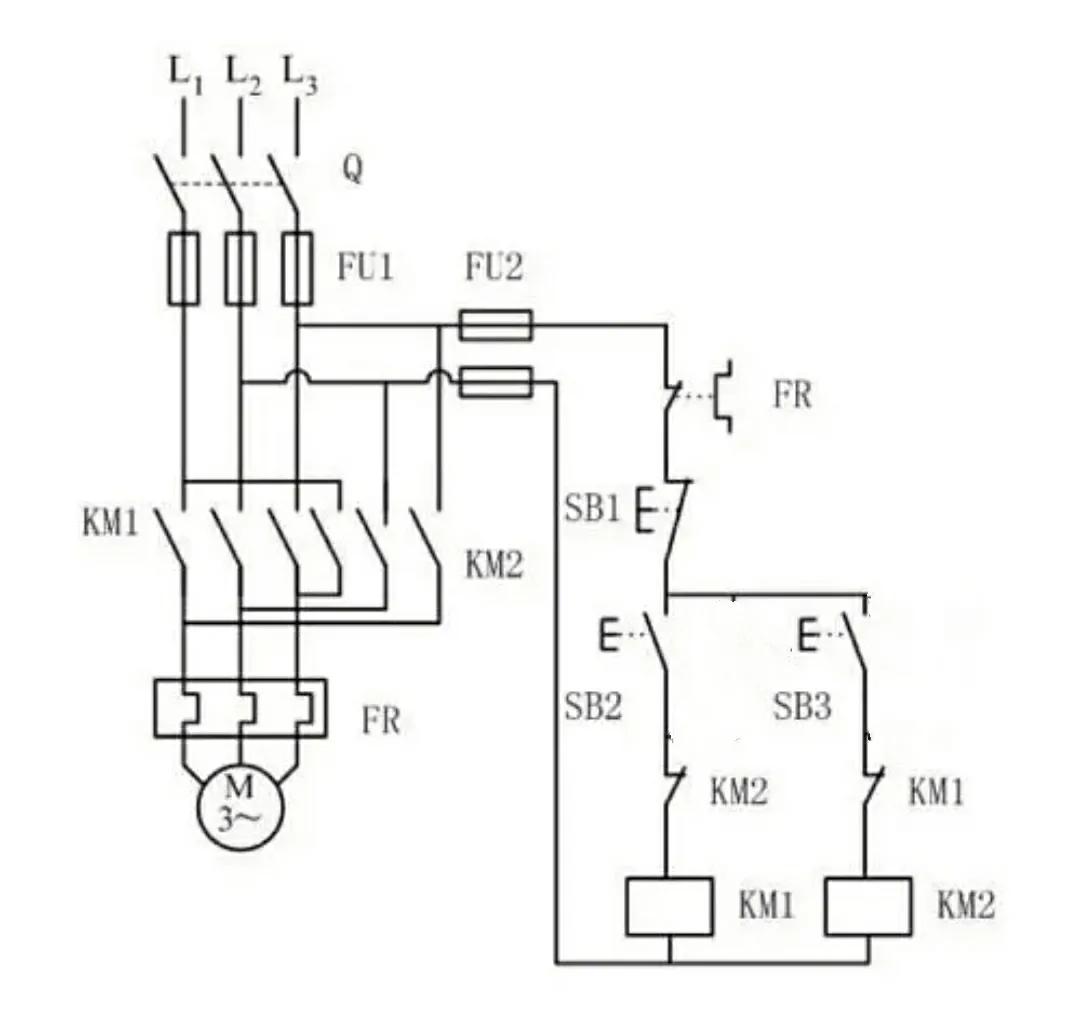

按钮点动接触器互锁电机向前和向后

选择一个由按钮微动接触器联锁的电机正反转电路。添加并修改该电路，以满足所需的控制要求。

电机正转十秒，反转十秒，熟悉指示灯闪烁电路。

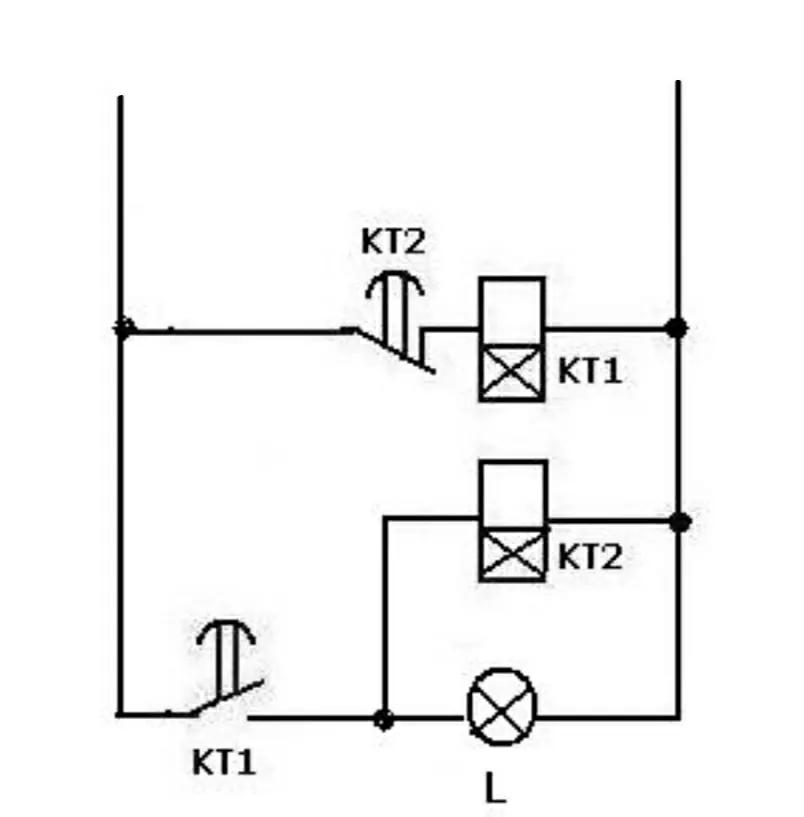

指示灯闪烁电路

闪烁电路由两个通电延时时间继电器组成，控制指示灯l的通电时间和断电时间。

当KT1和KT2的时间设置为10秒时，指示器L形成10秒开10秒关的无限循环。

帮指示灯更换成中间继电器，就形成了，中间继电器通电10秒、断电10秒无限循环。

使用中间继电器的常闭触点代替正、反转电路中的按钮SB2。

使用中间继电器的常开触点代替正、反转电路中的按钮SB3。

这样的电机正转10秒，再反转10秒，电路就基本形成了。在该电路上增加了启动、保护和停止电路，控制电路的启动、停止和失压保护。

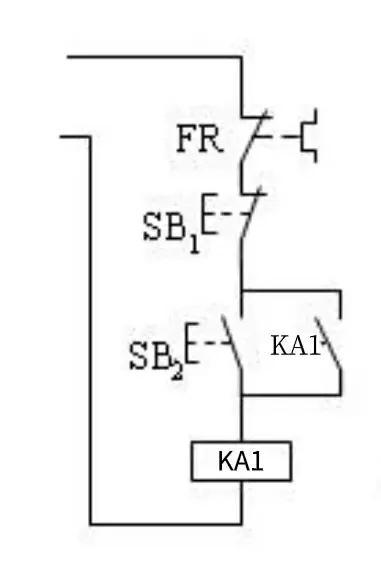

启动、保证和停止电路

把电机的正反转电路、闪光电路、启停电路组合起来，简单改装，就形成了一个完整的电机正反转10秒的无线循环控制电路图。

双通电延时继电器控制

KT2设置10秒为正向通电时间，KT1设置10秒为反向通电时间。

当按下启动按钮SB2时，KM1通电电机正转。10秒后，KA2通电，KM1断电，KM2通电电机反转。10秒钟后，电机正转，无限循环。

复杂的电路都是由基础电路组成，基础电路的积累有助于控制电路的设计。电机正转10秒反转10秒是由三个基础电路组成。而一台设备的控制电路通常也是由电机正转10秒、反转10秒类似的基础电路组成。

任何设备的控制电路都是：“由简入繁，由繁入简”。

电机正转10秒，反转10秒的无限循环回路可以用在一些搅拌设备中，使搅拌的液体和物料更加均匀，也可以用来控制两台水泵的交替运行。

连续循环式时间继电器

工作中会遇到一些功能性电气部件。使用功能电器元件可以简化电路，使电路控制更简单。连续循环时间继电器就是其中之一。

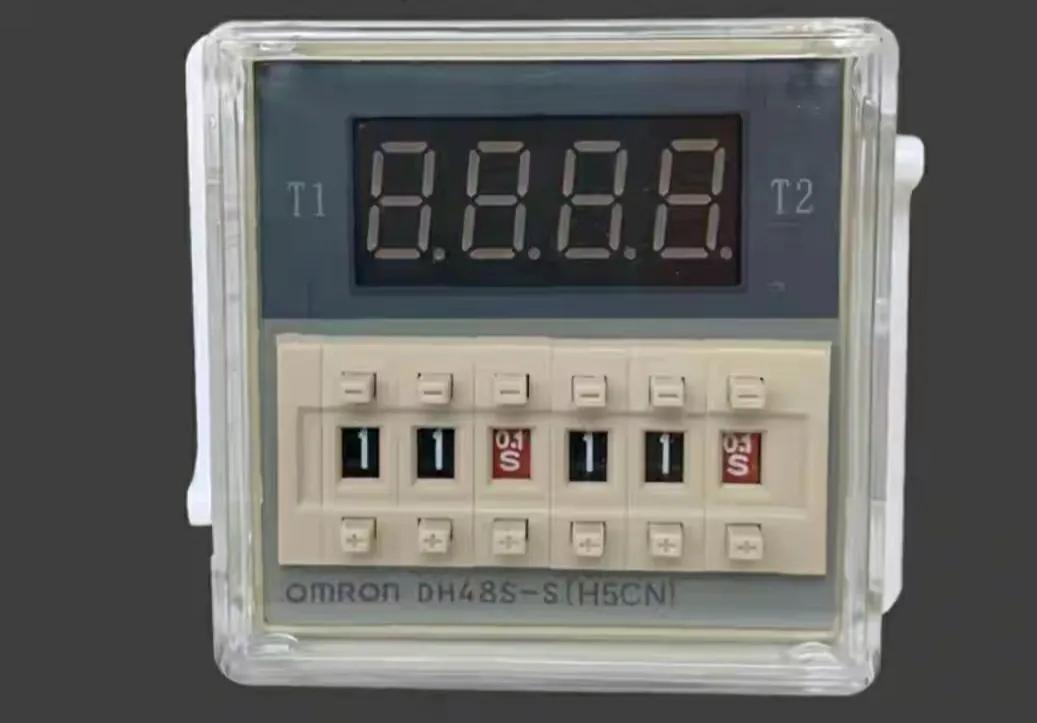

连续循环时间继电器

连续时间继电器有两组时间设置。时间设置在T1左侧后，计时器开始计时。当时间到达时，辅助触点开始动作。时间T2设置在右侧，这是辅助触点动作的保持时间。时间到时，触点将复位，T1将再次计时。

连续时间继电器相当于一个闪光电路。

连续时间继电器工作时必须通电。

连续循环时间继电器控制

连续时间继电器KT的T1设定为10秒作为正向接通时间，T2设定为10秒作为反向接通时间。

当按下启动按钮SB2时，KM1通电电机正转，KT始终保持通电，KT的常开、常闭触点释放10秒，移动10秒，释放10秒，无限循环。同时，KM1上电10秒后控制停止，KM2上电10秒后控制停止，KM1无限期上电。

KM1电机正转，KM2电机反转。

电路设计中的注意事项

当电机正转时，切换到电机反转时不会产生短路，因为接触器和继电器的线圈通电时，常闭触点先断开，然后常开触点闭合。

当接触器和继电器线圈断电时，动作的常开触点先释放，动作的常闭触点后释放。

当接触器和继电器线圈通电或断电时，常开和常闭触点不会同时动作，而是按顺序动作。电路设计要注意这些细节。

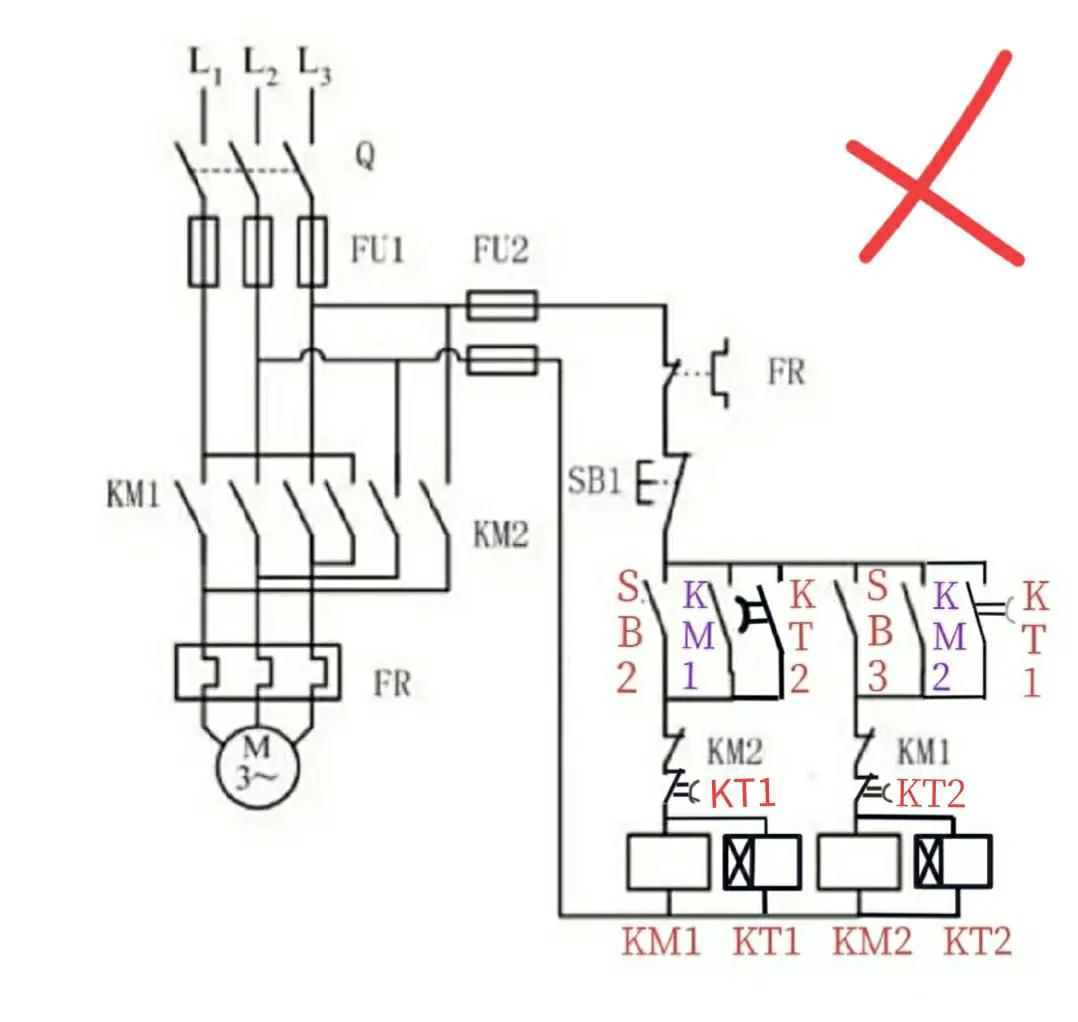

错误的电路图

电机正转10秒，然后反转10秒，无限循环。不能用上面的电路图。乍一看感觉问题不大，但是仔细分析就会发现问题很大。

当按下启动按钮SB2时，KM1和KT1通电。10秒后，KT1的延时触点动作，但延时触点的常开和常闭不同时动作。
