单相电动机接倒顺开关的方法(单相电机与倒顺开关如何连接)

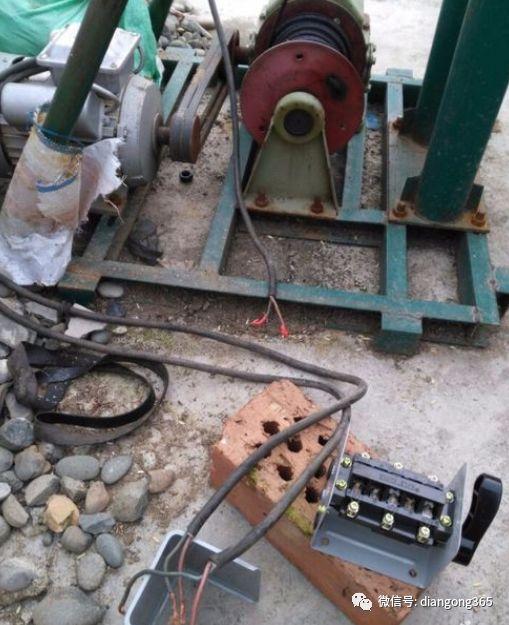

机械给我们带来便利的同时，保养和维修也是必须的。我们在生活中看到最多的是单相电机，它的应用范围很广，所以有必要学习一些知识。比如单相电机的原理，四线的连接，电容的质量。反向开关的使用和连接。以下是反向开关的使用方法。

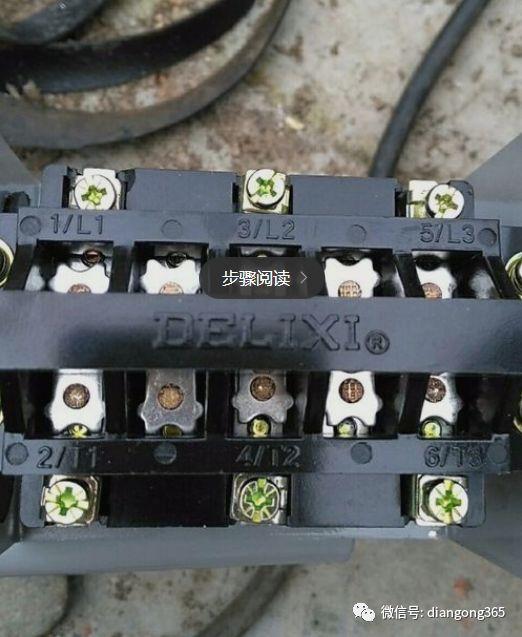

有三相和单相反向开关。但是有三个档位：正、停、倒车。该图显示了一个单相反向开关。是两侧接线位置，L1、L2、L3为一组，T1、T2、T3为一组。它是中间连接件和接触件。

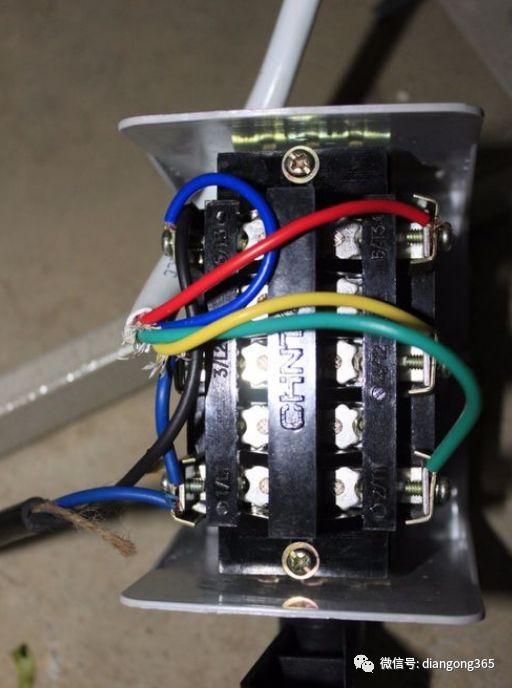

这种开关有两种接线方法。其实你只需要理解并记住一个。下图显示了接线图。

断开电源，将电源的两根线接入L1和L2开关的螺旋夹内。同时，L1和L3被一根电线连接在一起。因此，电源进线被连接。

然后打开单相电机的接线盒，区分四根线的代号。用四根线分别连接在开关的T1、T2、T3和L2位置。注意要和标签一致。
