三相380V电压三角形接线电机,其接线盒内的六根线比较散乱,没有标记,需要重新连接成三角形接线;
具体操作步骤如下:
(1)首先用指针式万用表测量电机三个绕组的电阻。也就是说;万用表的两个探针测试六个螺纹中的任意两个,如果万用表指针向右摆动(即电阻值小);意思是同一个绕组。测试完同一个绕组后,将这个绕组的一端编码为1号,另一端编码为4号,测试完一个绕组后,可以用同样的测试方法测试剩下的四个线程来测试第二个绕组。测试第二个绕组后,将其两个螺纹的任一端编码为2号,另一端编码为5号,并将剩余的两个螺纹作为同一绕组进行测试。

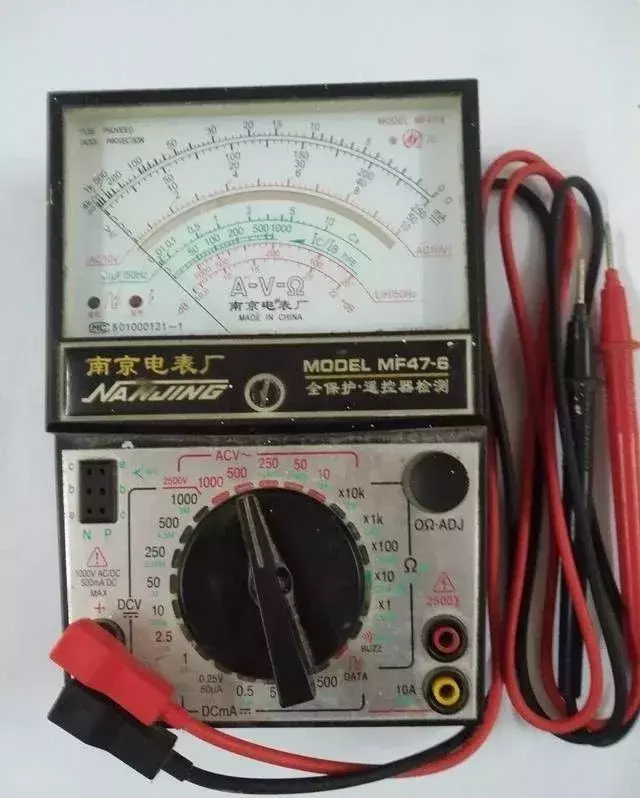

指针万用表如下图所示;
(2)将上述测试的三个绕组的1、2、3号端子并联,4、5、6号端子并联,然后用指针式万用表拨到mA位置。将1、2、3号端子分别与4、5、6号端子连接,如果此时指针式万用表的指针没有摆动,用手转动电机的转子;即三个绕组首尾一致(正确),如果指针式万用表指针摆动;说明三个绕组的末端不同(不正确),如果出现后一种现象;需要切换三个绕组中的1号线和4号线,标签要重新切换测试(切换后1号线、2号线和3号线并联)。如果开关和以前一样;然后,需要将之前切换的线头切换回来(标签也要切换回来),然后再切换另一个绕组的2号和5号标签(切换后打标头的标签也要切换)。使用上述测试方法,直到1、2、3号线并联,4、5、6号线并联,万用表的两个表笔并联在三个绕组的两端。

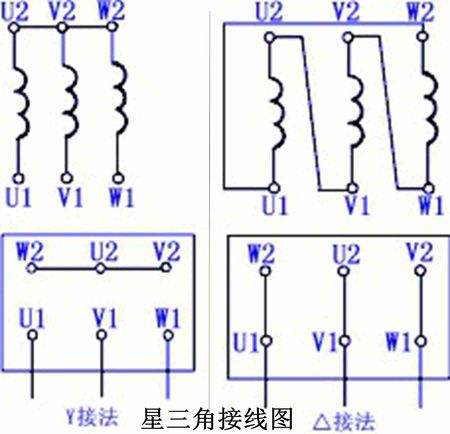

(3)连接1号和6号螺纹,2号和4号螺纹,3号和5号螺纹就是将电机连接成三角形连接。
平行三角形连接后的接线盒如下:
