发布时间:2022-11-30 16:23
车型:雪佛兰迈锐宝。
VIN:LSGGG54Y8DS .
行驶里程:32102公里.
故障现象:车主描述:行驶过程中,电子助力偶尔卡死,车内电器全部停止工作。为了确认故障现象,车主特意带来了自己拍摄的视频。
故障诊断:技术员在试运行期间暂时没有发现故障再现。GDS诊断显示“U0121多轴加速度传感器模块与电子制动模块失去通信,U0415电动转向控制模块从电子制动控制模块接收的数据无效”,如图1所示。
图1 故障码

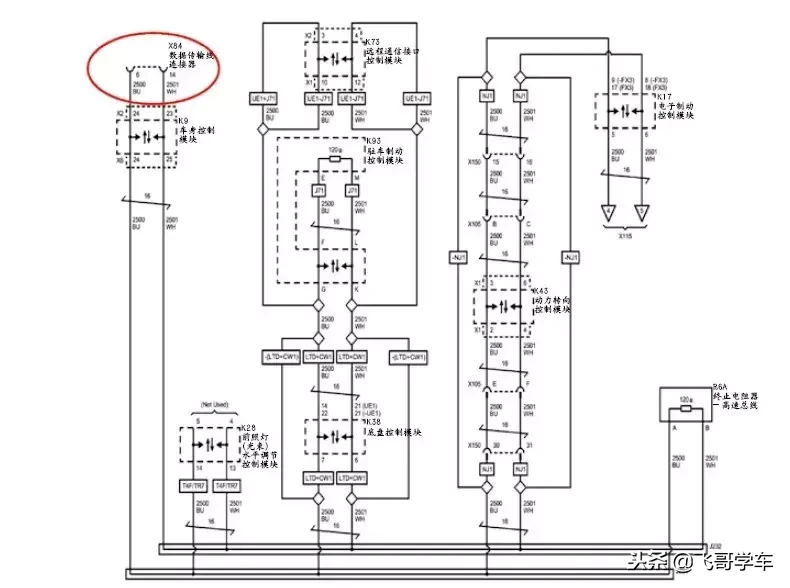

参考电路图(如图2所示),测量高速网络数据接口的6号和14号引脚。终端电阻59.8,正常。
图2 电路图
根据故障代码,还测量了电子动力转向模块的X13脚和电子制动模块的17脚电路,它们都正常。测量电子助力转向模块X16脚和电子制动模块18脚电路,正常;电子制动模块与高速网络上的其他模块通信正常,初步判定电子制动模块正常。
根据客户描述的故障现象路试车辆,无故障再现。检查发电机和蓄电池是否处于良好状态,并对故障车辆的维护进行编程。经过几个小时的路试,没有故障重现。
车辆交给客户,两天后客户反应还是故障。电话TAC请求帮助更换电子转向器总成,如图3所示。
图3 电子助力转向机总成

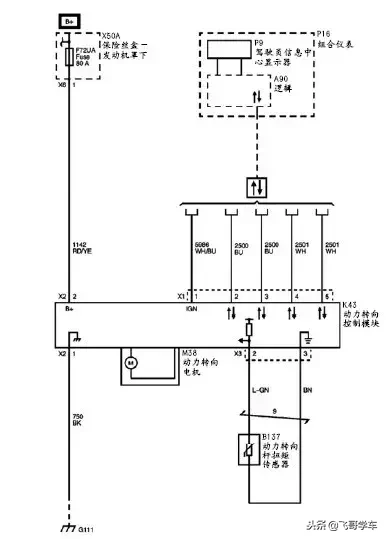

再次对故障车辆执行GDS诊断,故障代码保持不变。所有底盘高速网络失去与电子制动模块的通信。检查电子助力转向的电路图,如图4所示。
图4 电子助力转向电路图
测量电子功率模块X2的电源针脚2和接地针脚1,检查K43电子转向模块。电源正常。
检查K43的接地和电源是否正常。
测量诊断连接器12号和13号端子的电阻为59.9正常;测量机箱高速网络CAN高CAN低对电源短路和对地短路都是正常的。电子助力转向实测电源正常,实测接地电阻13。处理完地脚螺栓(如图5)后,异常消除,但试运行时故障依旧。
图5 电子转向助力搭铁螺栓
无奈之下,我向一位总工程师寻求支持。根据反馈,其他服务站遇到类似故障时,更换电池,故障排除。建议我们更换电池,将车辆交给客户。3天后,客户的反应还是一样。
再次邀请客户到店,请求客户允许将车留下进行保养。车辆反复路试(我们维修技师自己测试的),第三天故障出现。据技术人员分析,车辆出现故障时,所有电器都没有供电,但此时发电机正常发电,电池本身没有问题。只有蓄电池正极线留在车辆电源电路中。
立即检查,发现故障发生时电池正极发热(如图6),由此判断电池正极线内阻过大。
图6 蓄电池正极
更换正极电缆后的故障排除。
故障总结:故障原因是蓄电池正极线内部氧化(如图7所示),使得车辆偶尔供电异常。车辆偶尔断电会导致转向机卡住。当转向器卡住时,车内所有电器没有电源,除了车辆的发动机正常工作,仪表、导航、车内灯都不亮。
图7 蓄电池正极线内部氧化
刚开始保养的时候,只有电子助力转向卡死(因为电子助力转向的动力负荷在低速时最大)。检查电子助力转向的电源、接地和故障。电源疏忽的时候也会卡。为了提高诊断率,在维修类似疑难故障时要多分析多思考。
