1.根据伺服电机额定转速推导电子传动比公式的过程
一般使用的PLC最高脉冲频率为100KHZ,即100000(脉冲/秒)。假设伺服电机的额定转速为2000(转/分),即2000/60=33.33(转/秒),伺服电机的编码器为13位,即分辨率为2 ^ 13=131072(脉冲
那么,当电子传动比为1: 1时,PLC能使伺服电机转动的最大速度是多少?
通过单位的换算,我们要得到:转数/秒,这个单位(思想的重点),那么我们就可以换算出脉冲数/秒脉冲数/转数,得到单位:转数/秒。在这里,你可以把它转换到纸上。
那么我们可以用最高脉冲频率伺服电机编码器分辨率,即100000131072=0.763(rpm)。也就是说,当电子传动比为1: 1时,伺服电机能达到的最大转速为0.76360=45.78 (rpm)。这个数值明显低于伺服电机的额定转速2000 (rpm)。
因此,我们需要将伺服驱动器每秒接收的脉冲数增加200045.78=43.687倍,才能充分发挥伺服电机能力。
伺服驱动器的电子传动比是将PLC发出的脉冲数相乘,然后驱动伺服电机,从而提高伺服电机的转速。
因此,这里的电子传动比将设置为43687: 1。但是如果我们这样做,就会出现错误。在计算的过程中,不要全分,要拿分数来计算。
整个过程是:100000131072(分子分母)=20006,得到分子:分母=16384: 375。将驱动程序的分子参数设置为16384,分母参数设置为375,这样就可以达到2000 (rpm)的目标。
总结:分子分母=(速度60)(编码器分辨率PLC最大脉冲频率)
第二,传动比
在我们的实际项目中,由于伺服电机本身的转矩限制,或者出于成本考虑,伺服电机通常会配有减速器,或者为了提高/降低终端速度,会配有大小齿轮。这样,即使伺服电机达到额定速度(最大速度),终端速度也会高于或低于伺服电机的最大速度。
例如,如果减速器减速比为5: 1,伺服电机额定转速为2000转/分,那么减速器输出轴转速为20005=400转/分;或者减速齿轮减速比为2: 1,那么转速会降到1000转。这是传动比。
第三,根据脉冲当量推导电子传动比公式的过程

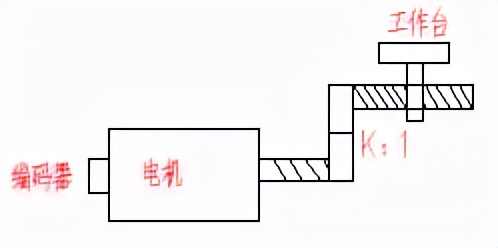

伺服电机驱动丝杠通过齿轮联轴器控制工作台移动。
假设传动比K=2,即减速比为2: 1,伺服电机额定转速为3,000 rpm,螺距D=10mm,PLC最高频率为100KHZ,伺服电机编码器分辨率为2500ppr,4倍频率后10000脉冲/转,即伺服电机旋转一周需要10000个脉冲。
这里的脉冲当量是指PLC每发出一个脉冲,终端工作台移动的距离。
假设我们想要的脉冲当量是0.001mm/脉冲数。
首先要知道鱼和熊掌不可兼得的道理。也就是说,当我们比较电子齿轮比和脉冲当量时,伺服电机的最终最高转速达不到额定转速。这一点必须明确。
因此,这里的计算过程不使用额定转速。最多通过计算出的电子传动比计算出最大速度后,将此值填入触摸屏的速度输入框的最大极限值,从而限制最大输入值。
言归正传,当我们知道脉冲当量应为0.001mm/脉冲数时,那么当电子齿轮比为1: 1时,当PLC发出一个脉冲时,伺服电机会旋转1/10000次,然后通过减速齿轮,螺杆实际旋转1/20000次,最后带动螺杆走1/20000 10=1/2000 mm .也就是说,当电子齿轮比为1: 1时,这个传动系统的脉冲当量为0那么我们也可以知道螺杆的最大速度是0.0005(mm/脉冲数)100000(脉冲数/秒)=50mm/秒。伺服电机最高转速只能达到600转。
我们需要的是0.001mm/脉冲数,那么把电子传动比提高0.0010.0005=2倍就可以满足要求,这样电子传动比就是2: 1。但即使提高2倍达到脉冲等效的要求,伺服电机的最高转速也只能提高到1200转,达不到3000转的额定转速。所以就像我开头说的,鱼和熊掌不可兼得,就是想要速度却失去精度,想要精度却失去速度。就是这个原因。
总结:分子分母=脉冲当量(螺距(编码器分辨率传动比K))
