变频器漏电(变频器能不能接漏电保护器)

变频器和电动机的输入输出配线之间存在分布电容，当泄漏电流流动时，其值由分布电容和载波频率决定，可以采取以下对策。

1.接地漏电

由于泄漏电流不仅流经逆变器自身的系统，而且有时流至其他系统（例如，通过地线），因此通常采取以下措施来抑制:

（1）降低电动机的载波频率（Pr.72）。电机噪音增加。选择flexible-PWM（Pr。240）时，电机噪声不是问题。

（2）在逆变器自身的系统和其他系统中，通过使用针对谐波和浪涌泄漏电流设计的漏电断路器（例如三菱Progressive Super系列），可以在低噪声（负载增加）下运行。 ）。

（3）随着配线长度的增加，泄漏电流增加。通过降低变频器的载波频率来降低泄漏电流。

（4）如果增加电机容量，则泄漏电流会增加。

2.线路之间的漏电流

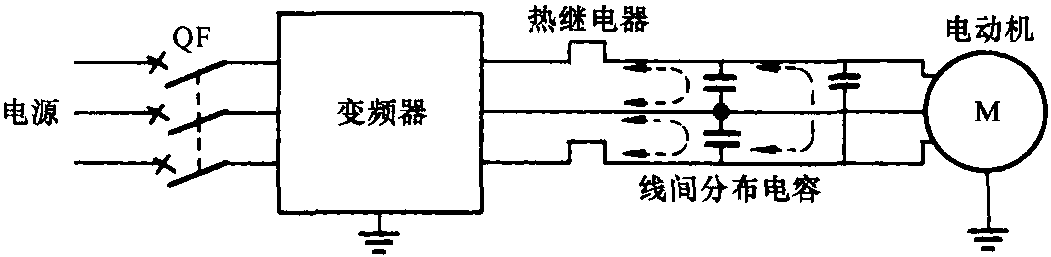

由于电流的高频部分流经逆变器输出布线之间的分布电容，因此外部热继电器有时会产生不必要的运动。对于400V系列的小容量型号（尤其是7.5kW或更小），当配线较长（大于50m）时，对应于电机额定电流的比率会增加，因此外部热继电器如下。可能会导致不必要的问题。线路之间的泄漏电流如图1-6-3所示。

图1-6-3线间泄漏电流路径

:克服线路之间泄漏电流的措施

（1）使用变频器的电子式过电流保护功能（Pr.9）。

（2）降低载波频率。此时，马达噪音增大，因此，当挠性-PWM（Pr.240）被选择时，马达噪音增加，这将不会受到任何有害影响的影响。

为确保电动机不受电线之间的泄漏电流的影响，建议使用温度传感器直接监视电动机的温度。

表1-6-1电动机泄漏电流标准表

电机容量

（kW）

电机额定电流

（A）

漏电流（mA）电动机容量

（kW）

电机额定电流

（A）

漏电流（mA）线长50m线长100m线长50m线长100m 0.41.862010003.712.888012600.753.268010605.519.498013601.55.874011207.525.6107014502.28.18001180

参考测试条件:电动机: SF-JR 4P，载波频率14.5 Hz ，使用的电缆是2mm24芯橡胶绝缘电缆。
