步进电机和伺服电机的区别(8线步进电机接线方法)

如果没有电动机手册，则可以使用万用表检查电动机8引线的极性。具体步骤如下：

A.首先，您可以使用万用表测量8根导线之间的电阻，然后判断4组线圈导线。

B.由于仅连接了2个线圈1、6、2、8或1、6、7、4，电动机也可以正常旋转，因此请从4个线圈中选择2个并将它们连接到驱动器。

如果电动机不旋转，则表示两组线圈为A相线圈，其他两个线圈为B相线圈。

当电动机旋转时，这意味着两个线圈之一是A相，另一个是B相。

C.在连接两组线圈以使电动机旋转之后，选择其他两个线圈之一，并将其与A相线圈串联。如果电动机正常旋转，则表示该线圈是A的另一个线圈。 -步;

如果电动机不旋转，请反转此线圈的正极和负极，然后重试。如果电动机不旋转，则意味着该线圈是B相中的另一个线圈。

D.您可以通过与上述相同的方法确定最后一个线圈的极性。

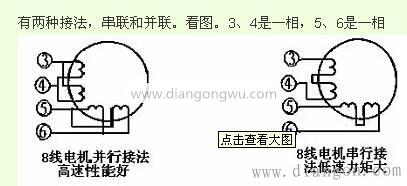

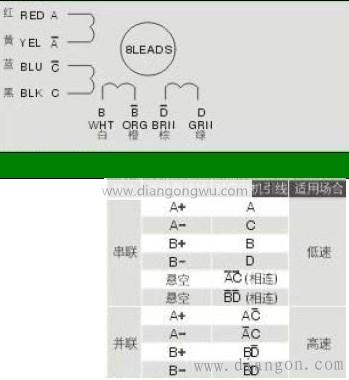

如何连接4相8线步进电动机：F1和F2连接到励磁电源，H1和C1连接到线，H2和C2连接到直流电源。如果需要反向，请更改连接。即，将H1和C2连接起来，然后将H2和C1连接到直流电源上。

2相步进电动机在定子上只有2个绕组，4条引出线，总步进为1.8°。半步为0.9°。在驱动器中，只要控制两相绕组电流的开/关和电流方向即可。四相步进电动机的定子上有4个绕组，输出线有8个，整步为0.9°，半步为0.45°，但驱动器需要控制4个绕组，电路相对复杂。
